治具システム型マシンバイスのご提案！
2011年 8月 5日（金） 11:26
テックヤスダ製マシンバイス（商品名フレックスクランプＶＳ）の提案商品です。
決まった位置にガイドピンがあります。ガイドピンを外すことで好きな位置にセットできます。
また、加工物が２個はさめるように中間ブロックが組み込まれています。
なおこの製品は２台１セットとなっております。
・型番 ＶＳ－５０３５
・型式 ＶＳ－５０３５
・口金幅 ５０ｍｍ
・レール高さ５５ｍｍ
・ガイドピン位置 固定側から６０ｍｍと１４０ｍｍの２カ所
・口金開き０～１７３ｍｍ
・中間ブロック幅４５ｍｍ
・レール長さ３３４ｍｍ
・全長３６８ｍｍ
・重量１２Ｋｇ（１台あたり）

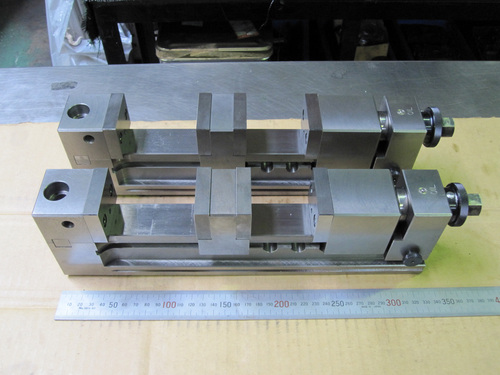

外観
ガイドピン
ガイドピン
付属品 （Ｔ溝１４ｍｍ用）
・中間ブロックを使用することで１台につき２個取り治具になる
（但し加工物の外形寸法誤差が加工に影響されるので注意）

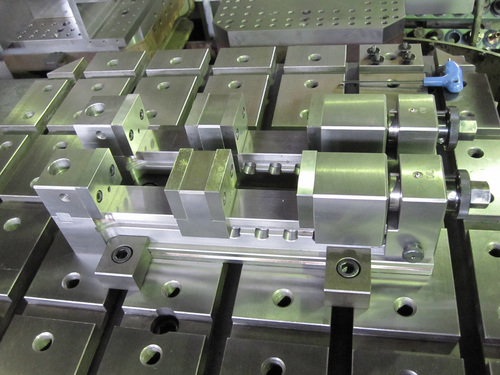

２個取り加工例
・すべて取り外し、２台のフレックス・クランプを離すことで最大限の口金開きと
機械テーブルのＸ軸を有効利用できる
