小物加工用システム治具の提案商品！
2011年 8月 5日（金） 11:28
テックヤスダ製マシンバイス（商品名フレックスクランプＶＳ）の提案商品です。
小型機械に収まりかつ小物加工が一度に多数個加工できるので設備投資効果が
最大限生かされると思います。
決まった位置にガイドピンがあります。ガイドピンを外すことで好きな位置にセットできます。
加工物が４個はさめるようにしたモジュラ・クランプと中間ブロックと敷き板が組み込まれています。
但し敷き板は使用に応じてセルフカットが必要です。
なおこの製品は２台１セットとなっております。
Ｔ溝は１４ｍｍ使用の付属品となっています。
興味を持たれましたら、ブログの小物加工用システム治具の提案商品をみまして
でお問い合わせのほどお願いします。
・型番 ＶＳ－５０３５
・型式 ＶＳ－５０３５
・口金幅 ５０ｍｍ
・レール高さ５５ｍｍ
・ガイドピン位置 固定側から６０ｍｍと１４０ｍｍの２カ所
・口金開き０～１７３ｍｍ（出荷４個セット使用時１２ｍｍ、４個セット最大開き１７ｍｍまで可能）
・中間ブロック幅３０ｍｍ
・モジュラ・クランプ幅３６ｍｍ
・レール長さ３３４ｍｍ
・全長３６８ｍｍ
・重量１２Ｋｇ（１台あたり）

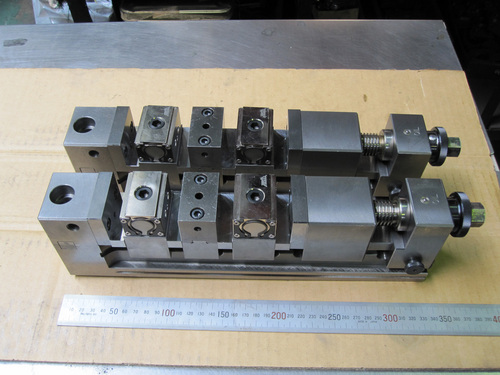

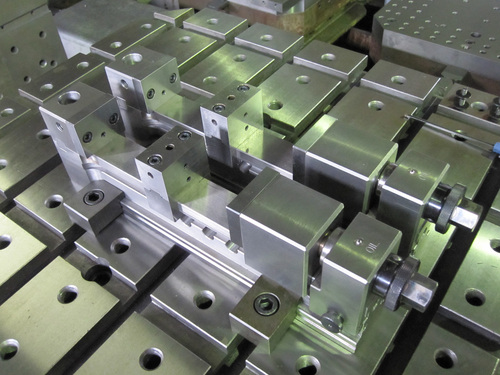

外観

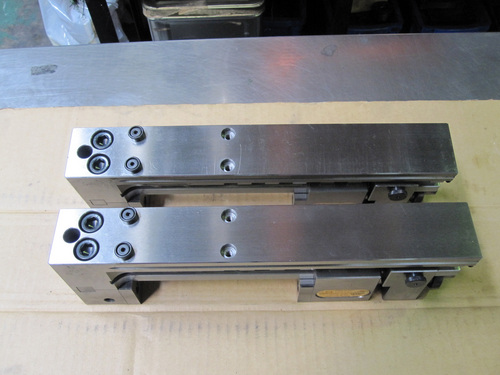

ガイドピン

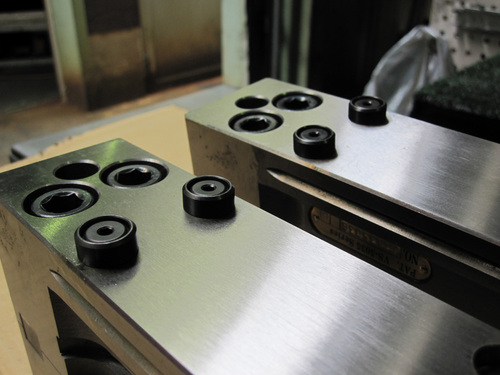

ガイドピン

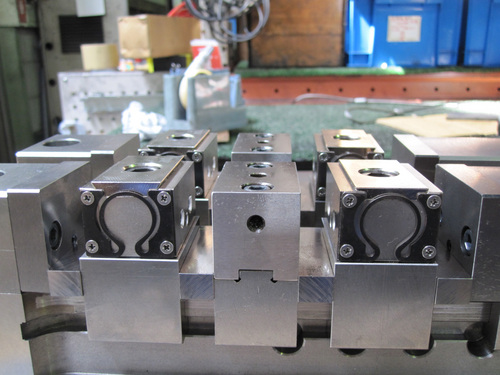

モジュラ・クランプ、中間ブロック、敷き板

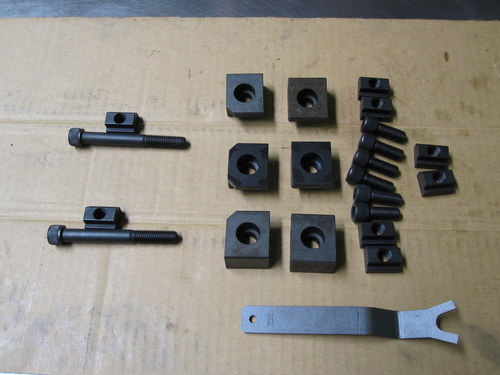

付属品 （Ｔ溝１４ｍｍ用）
ちょっと大きい加工物にする場合

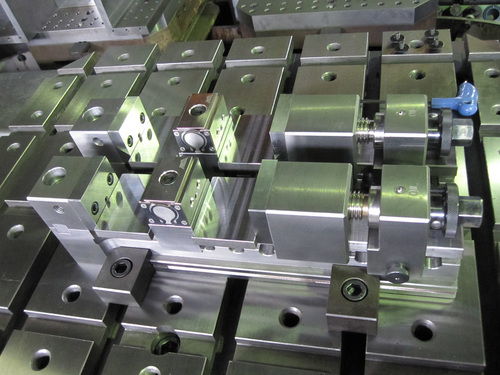

・中間ブロックを取り外し、モジュラ・クランプと敷き板を使用することで１台につき２個取り治具になる
・加工精度が必要ではない場合なら中間ブロックのみ使用することで１台につき２個取り治具になる（但し加工物の外形寸法誤差が加工に影響されるので注意）

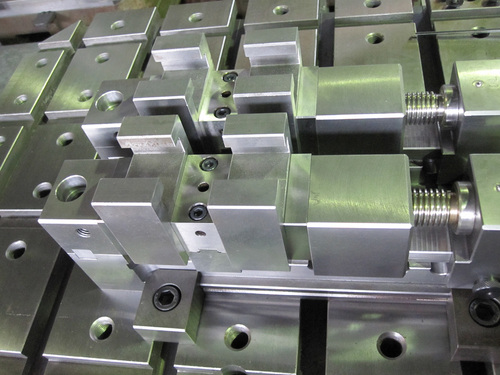

２個取り加工例

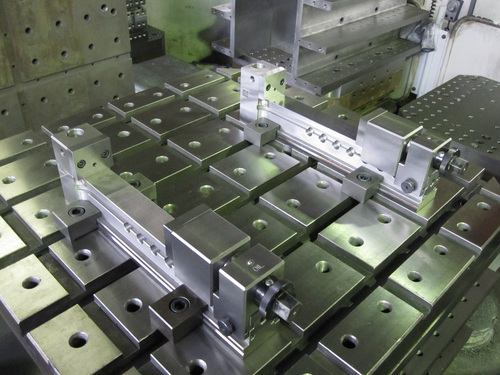

・すべて取り外し、２台のフレックス・クランプを離すことで最大限の口金開きと機械テーブルのＸ軸を有効利用できる
