時代が求める生産体制を・・・

品質の均一、スピードアップ、低コストは製造現場において不変のテーマです。当社は生産性が大幅に向上する締付治具フレックスクランプとその派生製品を利用したシステム治具の提案・販売、またそのシステム治具で生産工程を改善したマシニングセンターを使用した製造および臨機応変な部品加工を行っています。

製品情報

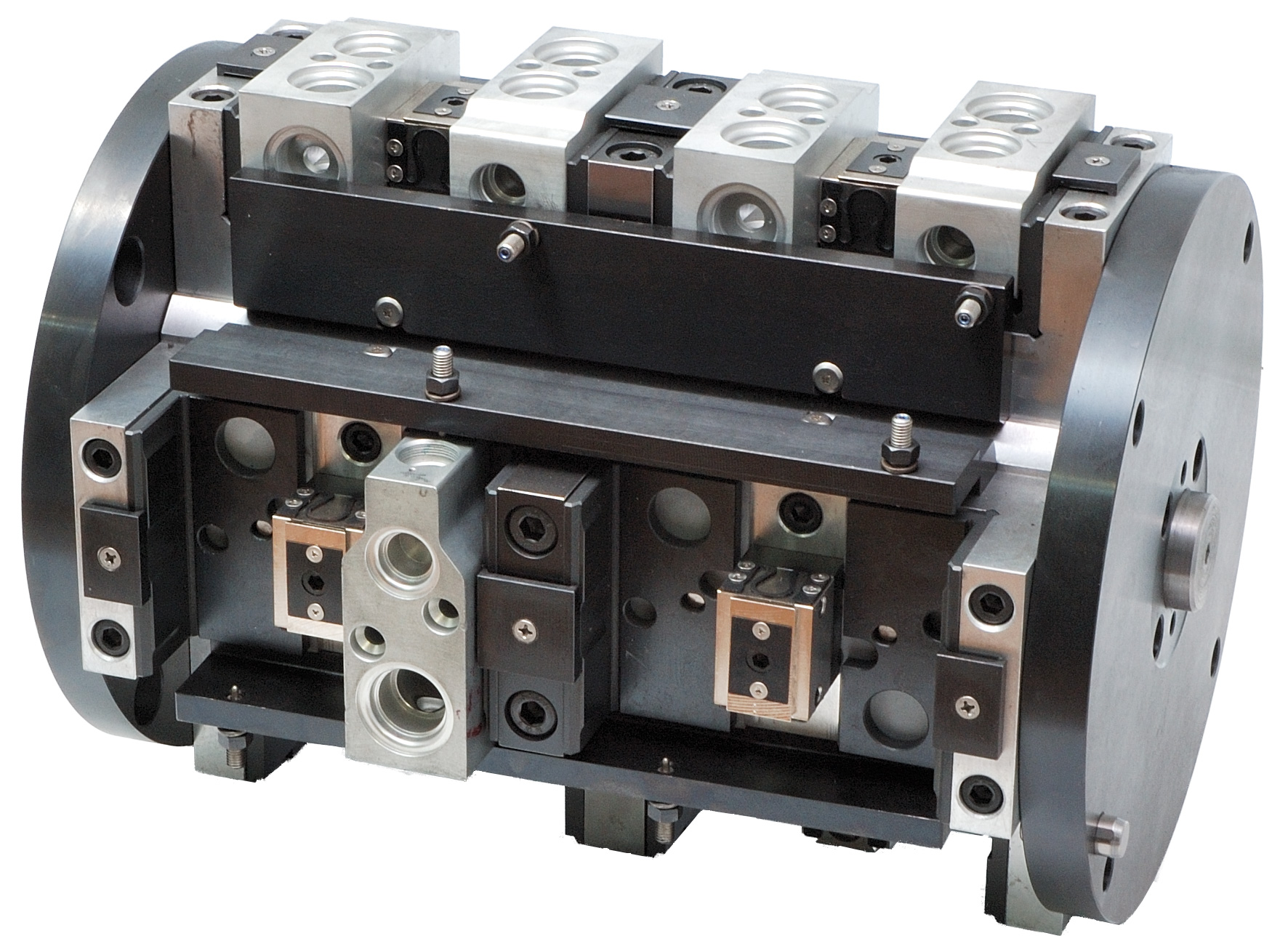

フレックスクランプ

軽量で作業段取の省力化を実現!加工領域を最大限まで使用できる締付治具
フレックスクランプは、格段の開きとダブルクランプで加工領域を最大限まで使用できる締付治具です。
高精度を実現する特殊口金を採用し、締め付け時にワークの浮上がりを防止。ダブルクランプで安心したクランプができます。
また、高剛性・高精度で素材加工から仕上加工までを実現。格段に広い口金開きは大物加工から小物の多数個取りでもらくらく段取りできます。

【特長】
■高精度口金ワークセッタ標準装備
■締め付け時にワークが浮上がらない
■高い耐摩耗性と強度
■瞬時の位置決め方式
■口金開きが0~2300mmまで対応可能

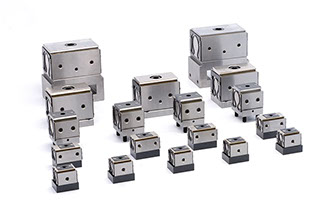

モジュラクランプ

隣接する2個の加工物を素早く高精度に締付けできるクランプ部品
モジュラクランプは多数個取り、素早いクランプと高精度加工、レイアウト自由な治具設計で高効率生産を実現できる治具用両締めクランプです。
高精度を実現する特殊口金を採用し、締め付け時にワークの浮上がりを防止。口金のあたりどころに関係なく均等な力で確実なクランプができます。
また、ベースをアングル化した片締め仕様もラインアップ。

【特長】
■隣接する2個の加工物を素早く高精度に締付け
■締め付け時にワークが浮上がらない
■あたりどころに関係なく均等な力でクランプ
■加工物の誤差を吸収する本体スライド機構
■大小さまざまな種類を用意
■汎用バイス用も用意
■フレックスクランプに組み込み多数個加工もできる

マシンバイスキット

マシンバイスの能力をさらに引き出すツール

自在口金キット
手持ちのバイスに置くだけで面角度自在バイスにできるバイス用キットです
【ラインアップ】
■スイベルベース
 ・ゆがみのある加工物を面に沿うように動く口金取付ベースです。移動角度は左右約10度
■スイベルロック
 ・ゆがみのある加工物を面に沿うようにはさむことができる口金です。移動角度は左右約10度
■フリーロック
 ・ゆがみのある加工物を面に沿うようにはさむことができる口金です。移動角度はあらゆる方向に約15度。
  従来品に比べ非常に壊れにくい(耐圧500Nm)

高精度口金ワークセッターキット
手持ちのバイスに置くだけで高精度バイスにできるバイス用キットです
押し下げストロークで浮き上がり分を吸収し、浮き上がりゼロの安定性が高いクランプを実現します
締付け時の浮き上がり量 0〜0.004mm
締付け時の口金精度   0〜0.001mm
【ラインアップ】
■口金幅135mm
■口金幅150mm
■口金幅175mm
■口金幅200mm

モジュラクランプキット
手持ちのバイスに置くだけで高精度多数個加工にできるバイス用キットです
バイス本体スクリュでモジュラクランプキットとワーククランプ巾の位置決めプレートを挟み込みます。
あとはモジュラクランプ締付けボルトでワークの締付け・取り外しをおこないます。
※ワーククランプ巾の位置決めプレートが必要です
【ラインアップ】
■VK-MJC-CA-49-35 口金幅125mmに対応
■VK-MJC-S-63 口金幅150〜160mmに対応
■VK-MJC-S-78 口金幅175〜200mmに対応

フレックスツインクランプ

寸法差を吸収してクランプできる画期的な両締めマシンバイス(片側の寸法差10mmで最大20mm)
口金位置決めピンの位置により口金開きをそれぞれ段階的に調整でき段取り替えが素早くできます。またサイズの異なる加工物も同時にクランプできます。
特注として、手前勝手バイスや5面加工機で必要となるセンターバイスにも対応可能

【特長】
■寸法差を吸収してクランプできる画期的な両締めマシンバイス(片側の寸法差10mmで最大20mm)
■口金位置決めピンの位置により口金開きをそれぞれ段階的に調整でき段取り替えが素早くできます。
 またサイズの異なる加工物も同時にクランプできます。
■特注として、手前勝手バイスや5面加工機で必要となるセンターバイスにも対応可能
【ラインアップ】
■口金巾90mm
 ・口金開き80mm, 130mm, 180mm, 230mm, 330mm, 430mm, 590mm
■口金巾130mm
 ・口金開き40mm, 90mm, 140mm, 190mm, 290mm, 390mm, 550mm
